例一

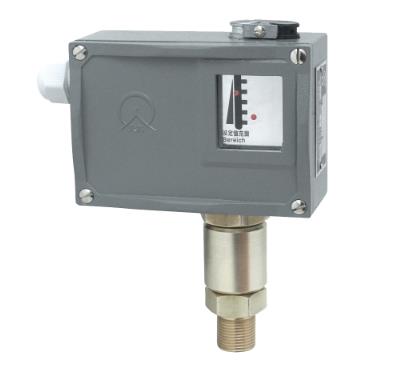

　　選用壓力控制器，要求將壓力上升至1.5MPa（上切換值）發出觸點信號，其操作步驟參見下述。

　　打開蓋板，將電纜穿過電纜接口接入端子板中，電纜另一頭接上萬用表。

　　順時針旋動設定值調節螺桿，使設定值由大變小，直至開關觸點在1.5MPa處切換。

　　旋緊鎖緊器，調節壓力校驗臺的壓力，使壓力在1.5MPa上下來回變化，檢驗壓力上升時，觸點的切換值是否是1.5MPa，此值即為要設定的上切換值。其對應的下切換值應是1.5MPa

　　減去切換差0.9MPa（左右），即為0.6MPa（左右）。

      例二

　　選用壓力控制器，要求將壓力下降至5MPa（下切換值）發出觸點信號，其操作步驟參見下述。

　　開鎖緊器，將產品旋入壓力校驗臺的螺紋接口上，注意必須用扳手夾持傳感器的平面部份，**防止開關殼體和傳感器發生相對轉動。

　　將壓力加至5MPa，此值可從標準壓力計中讀出。

　　逆時針旋動設定值調節螺桿，使設定值由小變大，直至開關觸點在5MPa處切換。

　　旋緊鎖緊器，調節壓力校驗臺的壓力，使壓力在5MPa上下來回變化，檢驗壓力下降時，觸點的切換值是否是5MPa，此值即為要設定的下切換值。其對應的上切換值應是5MPa加上切換差1.5MPa（左右），即為6.5MPa（左右）。
